- 概要
-

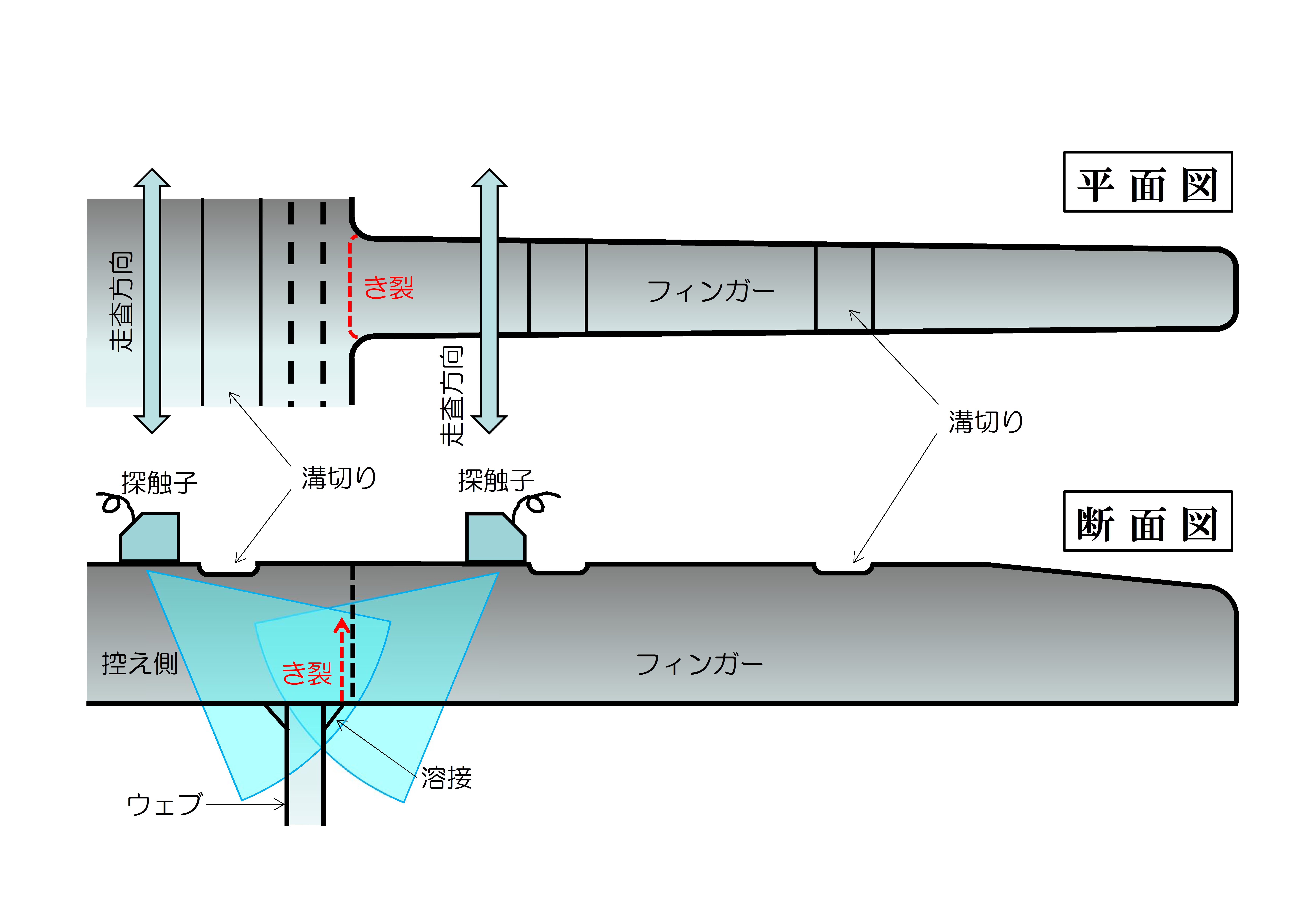

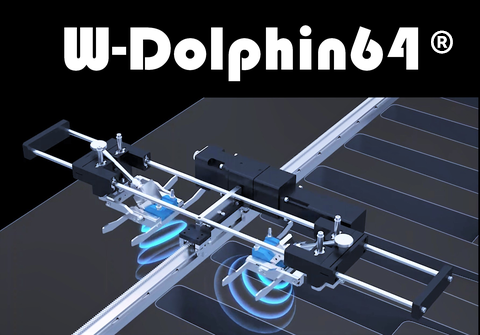

鋼製フィンガージョイントの上面に２つの探触子を搭載したフェーズドアレイ超音波探傷装置を自走させ、フィンガーの付け根に発生するき裂を高精度に検出する技術です。
- フェーズドアレイ超音波探傷装置には、フィンガー側と控え側に２つの探触子を搭載しています
- き裂を挟み込むように連続して２方向から同時探傷することにより、微細なき裂も見逃しません
- ソリ型プローブホルダーの装着により、フィンガーの間をスムーズに横断して探傷します
- ラックレールは継ぎ足しが可能で調査延長を選びません。またラックレールはマグネット式で現地におけるセッティング作業が容易です
- 接触媒質には「水」を使用し、測定後は速やかに現場を離れることができます

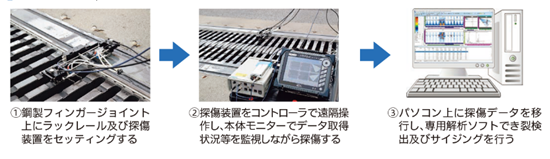

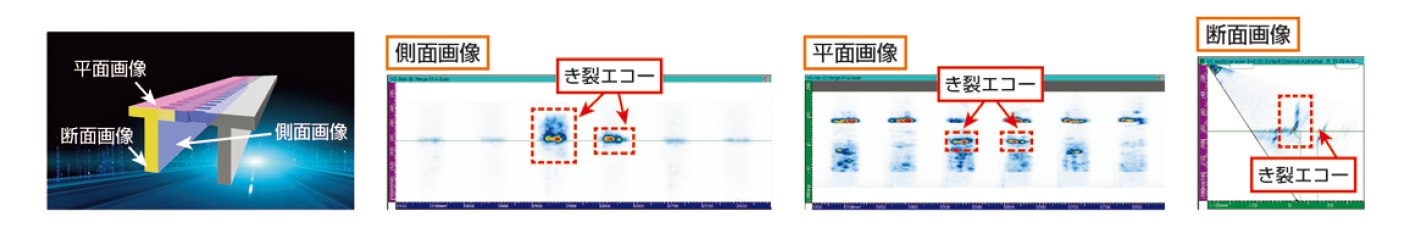

- き裂測定の流れ
-
- き裂測定の精度
-
W-Dolphin 64（フェーズドアレイ超音波探傷）は、き裂の深さ約3mm以上が検出可能であり、深さ5mm以上のき裂を計測することが可能です。
なお、W-Dolphin 64によるき裂測定値は実き裂に対して概ね±2.5mmの範囲内であることを確認しています。
※W-Dolphin64は、当社、三菱重工パワー検査（株）が共同で開発した技術です。
（特許第6963241号、第6991688号）
